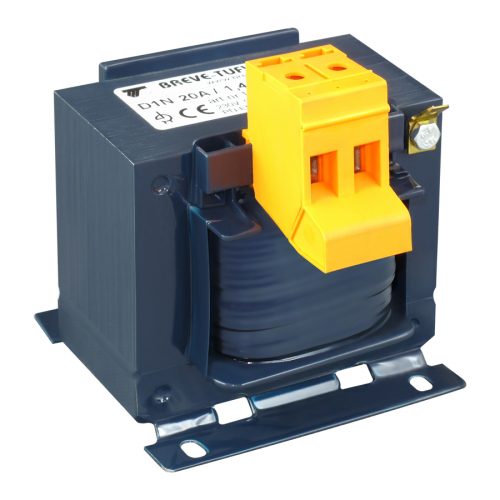

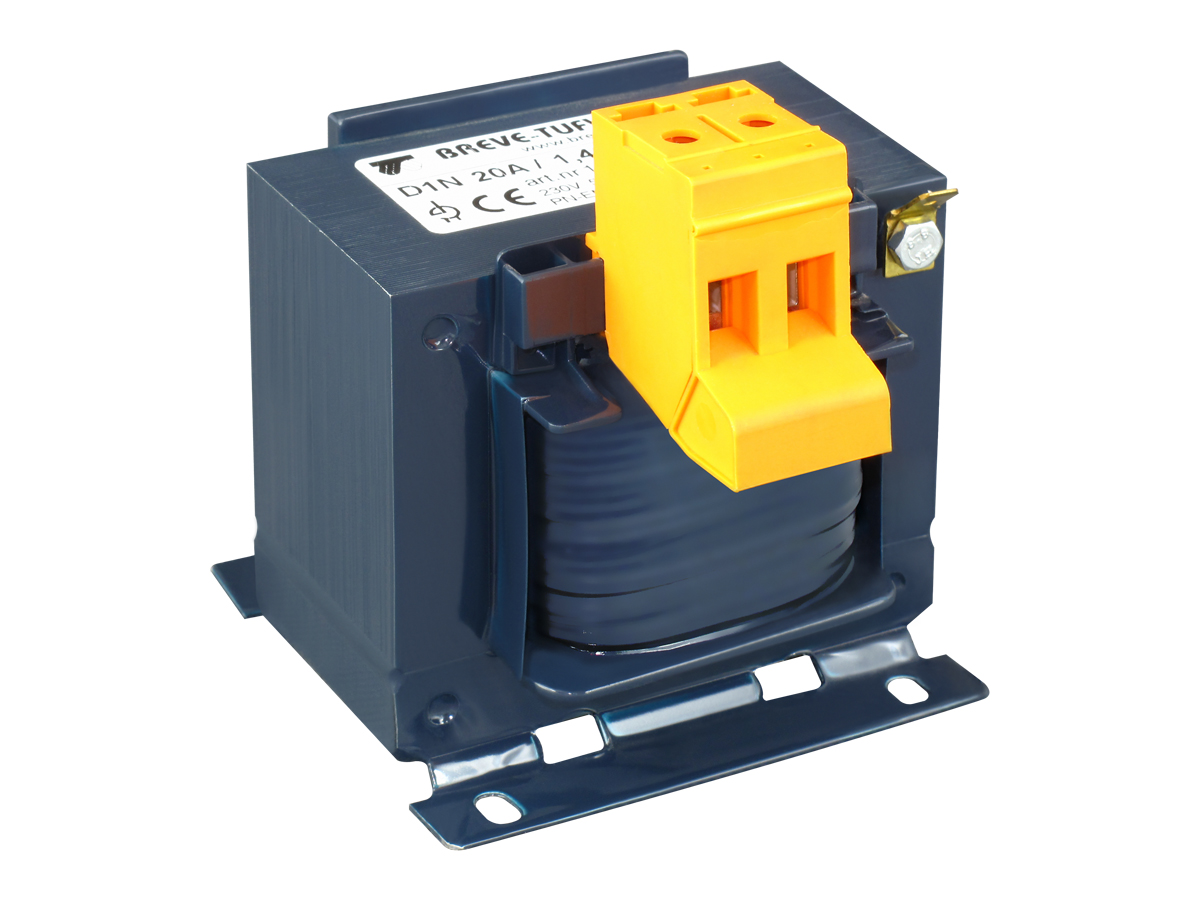

D1N - Jednofázové tlumicí síťové cívky

Síťové tlumicí cívky D1N pracují v jednofázových konvektorových napájecích systémech. Omezují navýšení proudu, komutační vlivy a působení vyšších harmonických v síti. Tlumicí cívky D1N tvoří magnetická jádra složená z destiček EI se vzduchovou štěrbinou, měděného vinutí navinutého na scelených izolačních tělesech, upínací základny a proudové svorky. Svařování jader a impregnace zajišťují vysokou mechanickou odolnost a ochranu před venkovními vlivy.

V souladu s normami: PN-EN 61558-2-20
Napětí: až 750 V
Kmitočet: 50/60 Hz
Proudy: 4 až 150 A
Indukčnost: 7,32 až 0,195 mH
Pokles napětí: 4% (při in 230 V, 50 Hz)
Napětí zkoušky: 3000 V ; 50 Hz
Max. teplota: 40 °C
Tepelná třída izolace: F (155 °C)
Stupeň krytí: IP00
